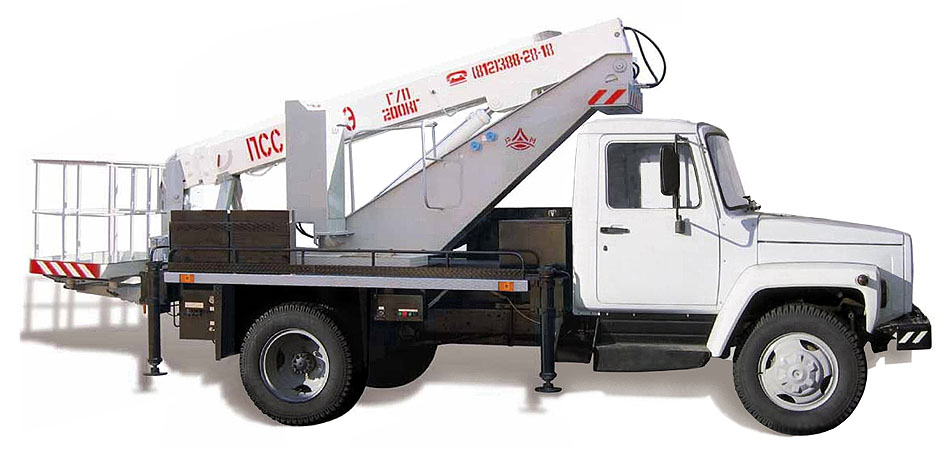

ПСС-131.14Э на шасси ГАЗ-3307, ГАЗ-3309

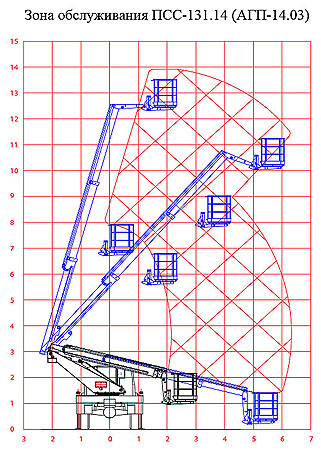

Подъемник стреловой самоходный ПСС-131.14Э предназначен для доставки людей и оборудования на высоту до 14 м и  выполнения строительно-монтажных и электротехнических работ в соответствии с зоной обслуживания. Подъемник может использоваться при монтаже и ремонте жилых, промышленных и общественных зданий, линий электропередачи и связи, теплоизоляции наружных трубопроводов и других работах, требующих доставки людей и оборудования на высоту.

Подъемник выпускается с изолированной люлькой, что позволяет производить работы на линиях электропередачи и связи напряжением до 1000 В без отключения электроэнергии при отсутствии атмосферных осадков, тумана и измороси.

Подъемник может выполнять работы при температуре от -40°С до +40°С и при скорости ветра на высоте до 10 м не более 10 м/с.
Климатическое исполнение - У, категория размещения 1 по ГОСТ 15150-69; 1-3 ветровой район России в соответствии с ГОСТ 1451-77.





Наименование параметра Значение
Конструкция рабочего оборудования Телескопическая стрела с люлькой
Грузоподъемность, кг 200
Рабочая высота подъема, м 14
Вылет, м 6.3
Время подъема люльки на наибольшую высоту, с 150
Максимальная транспортная скорость передвижения, км/ч 50
Максимальная частота вращения поворотной части, об./мин 1.0
Угол поворота, град не ограничен
Место управления на поворотной платформе и в люльке
Способ управления электрогидравлический (пропорциональная система «Данфосс»)
Опорный контур, м
продольный
поперечный

3.17
2.20
Габариты в транспортном положении, м
длина
ширина
высота

7.55
2.40
3.31
Марка шасси ГАЗ-3307 (4х2) / ГАЗ-3309 (4х2)
Тип двигателя карбюраторный / дизельный
Нормативный срок службы подъемника, лет 10

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Подъемник стреловой самоходный ПСС-131.14Э является одним из востребованных в своем классе подъемников. Подъемник полностью сертифицирован, имеет «Одобрение типа транспортного средства», применение шасси согласовано с ОАО "ГАЗ", соответствует всем требованиям Правил ПБ10-611-03 Ростехнадзора РФ.

Подъемник состоит из опорной рамы с облицовкой, поворотной рамы на опорно-поворотном устройстве, телескопической стрелы с рабочей корзиной (люлькой), а также взаимосвязан ных гидро и электросистем. Все металлоконструкции подъемника выполнены из высококачественных низколегированных сталей, рассчитаны и изготовлены таким образом, чтобы прослужить весь нормативный срок службы без ремонта металлоконструкции. Для данного подъемника нормативный срок составляет 10 лет.

Одним из основных элементов, влияющих на надежность и безопасность работы подъемника, является гидросистема. На данной модели подъемника установлена улучшенная гидросистема, которая создана таким образом, чтобы при соблюдении правил эксплуатации, прослужить весь срок службы без замены. Она состоит из: аксиально-поршневого гидронасоса, фильтров высокого и низкого давления с индикатором загрязнения, заливного фильтра, жидкостного манометра, указателя уровня рабочей жидкости с термометром, гидрораспределителя управления опорами (Италия), гидрошарнира, гидрораспределителя пропорционального типа PVG-32 «Danfoss» (Дания), позволяющего повысить плавность и точность перемещения люльки. Все контуры работы гидросистемы защищены от превышения давления предохранительными клапанами. В качестве силовых гидроцилиндров установлены изделия собственного производства, использование уплотнений из современных синтетических материалов, повышает безопасность и долговечность работы гидросистемы. Соединения гидросистемы выполнены с применением гидравлических труб и рукавов высокого давления, испытанных и проверенных на заводе с превышением давления на 50%.

При создании электросистемы подъемника, были учтены все замечания наших потребителей, а именно, установлены бесконтактные датчики; для неограниченного поворота поворотной рамы применен токосъемник, в качестве рукояток управления используются рукоятки типа PVRE «Danfoss», которые работают совместно с гидросистемой и позволяют регулировать скорость движения отдельных элементов подъемника. В качестве кабельной продукции используется полихлорвиниловый кабель, который не боится воздействия световых лучей, масла, воды и грязи. Подъемник снабжен тремя пультами управления: пультом управления гидроопорами, пультом управления движения на поворотной раме, пультом управления в рабочей корзине. Все пульты снабжены рукоятками управления, кнопками «Останов двигателя» и «Звуковой сигнал», различными по назначению индикаторами красного и зеленого цветов и поясняющими табличками.

В соответствии с требованиями Правил ПБ10-611-03 РТН РФ, подъемник полностью оснащен приборами и устройствами безопасности, а именно:

  • сертифицированным ограничителем предельного груза ОПГ-1-18;
  • устройством ориентации пола люльки в горизонтальном положении, состоящим 2-х гидроцилиндров;
  • бесконтактными датчиками, ограничивающими зону обслуживания;
  • устройством блокировки колен при невыставленных опорах в виде установленного над задними колесами бесконтактного датчика;
  • устройством аварийного опускания люльки, в виде ручного гидравлического насоса, позволяющего привести люльку в положение «Посадка» и полностью сложить подъемник в транспортное положение;
  • устройством блокировки опор при рабочем положении стрелы в виде бесконтактного датчика на стойке;
  • указателем угла наклона;
  • проблесковым маячком желтого цвета.

Покупные изделия и применяемые материалы, установленные на подъемник, имеют сертификаты соответствия и  разрешены к применению.

Подъемник обеспечен:

  • Разрешением Ростехнадзора на выпуск и применение (изготовление);
  • Сертификатом соответствия;
  • «Одобрением типа транспортного средства».

Вы, как потенциальный покупатель, можете быть уверены, что приобретаете надежную, сертифицированную технику, которая прослужит Вам долго и надежно, а в лице завода, Вы найдете надежного поставщика и производителя.
