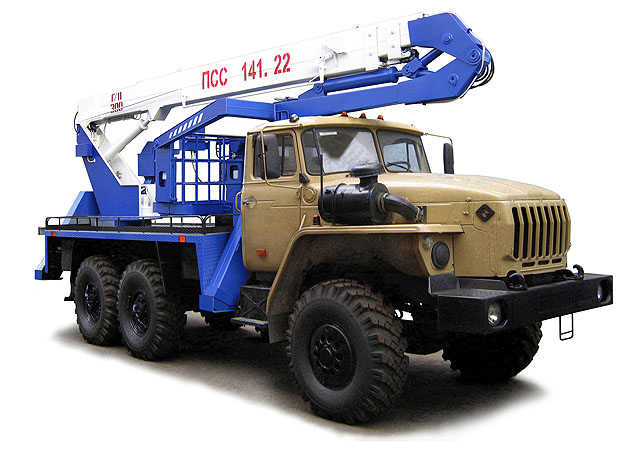

Подъемник стреловой самоходный ПСС-141.22 предназначен для подъема людей и оборудования на высоту до 22 м и выполнения строительно-монтажных и электротехнических работ в соответствии с зоной обслуживания.
Подъемник может использоваться при монтаже и ремонте жилых, промышленных и общественных зданий, линий электропередачи и связи, теплоизоляции наружных трубопроводов и при других работах.
Подъемник может выполнять работы при температуре от –40 °С до +40 °С и при скорости ветра на высоте до 10 м не более 10 м/с.
Климатическое исполнение – У, категория размещения 1 по ГОСТ 151- 50-69; 1–3 ветровой район России в соответствии с ГОСТ 1451-77.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Конструкция рабочего оборудования | телескопическая стрела с одним коленом и люлькой |
Грузоподъемность, кг | 250 |
Рабочая высота подъема, м | 22 |
Вылет, м | 10 |
Время подъема люльки на наибольшую высоту, с | 130 |
Максимальная транспортная скорость передвижения, км/ч | 50 |
Максимальная частота вращения поворотной части, об./мин | 0,5 |
Угол поворота, град | не ограничен |
Место управления | на поворотной платформе и в люльке |
Способ управления | электрогидравлический (пропорциональная система «Данфосс») |
Габаритны в транспортном положении, м длина ширина высота |
8,00 2,50 3,75 |
Марка шасси | УРАЛ-4320 (6х6) |
Тип двигателя | дизельный |
Мощность двигателя, л.с. (кВт) | 230 (169) |
Нормативный срок службы подъемника, лет | 10 |
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Подъемник стреловой самоходный ПСС-141.22 является одним из лучших в своем классе подъемников. Подъемник полностью сертифицирован, шасси согласовано с ОАО «АЗ Урал», имеет «Одобрение типа транспортного средства», соответствует всем требованиям Правил ПБ10-611-03 Ростехнадзора РФ.
Подъемник состоит из опорной рамы с облицовкой, поворотной рамы на опорно-поворотном устройстве, телескопической стрелы с одним коленом и рабочей корзиной (люлькой), а также взаимосвязанных гидро и электросистем. Все металлоконструкции подъемника выполнены из высококачественных низколегированных сталей, рассчитаны и изготовлены таким образом, чтобы прослужить весь нормативный срок службы без ремонта металлоконструкции. Для данного подъемника нормативный срок составляет 10 лет.
Одним из основных элементов, влияющих на надежность и безопасность работы подъемника, является гидросистема. На данной модели подъемника установлена улучшенная гидросистема, которая создана таким образом, чтобы при соблюдении правил эксплуатации, прослужить весь срок службы без замены. Она состоит из: аксиально-поршневого гидронасоса, фильтров высокого и низкого давления с индикатором загрязнения, заливного фильтра, жидкостного манометра, указателя уровня рабочей жидкости с термометром, гидрораспределителя управления опорами (Италия), гидрошарнирами, гидрораспределителями пропорционального типа PVG-32 «Danfoss» (Дания). Все контуры работы гидросистемы защищены от превышения давления предохрани- тельными клапанами. В качестве силовых гидроцилиндров установлены изделия собственного производства, использование уплотнений из современных синтетических материалов, повышает безопасность и долговечность работы гидросистемы. Соединения гидросистемы выполнены с применением гидравлических труб и рукавов высокого давления, испытанных и проверенных на заводе с превышением давления на 50 %.
При создании электросистемы подъемника, были учтены все замечания наших потребителей, а именно, установлены бесконтактные датчики; для неограниченного поворота поворотной рамы применен токосъемник, в качестве рукояток управления используются рукоятки типа PVRE «Danfoss », которые работают совместно с гидросистемой и позволяют регулировать скорость движения отдельных элементов подъемника. В качестве кабельной продукции используется полихлорвиниловый кабель, который не боится воздействия световых лучей, масла, воды и грязи. Подъемник снабжен тремя пультами управления: пультом управления гидроопорами, дистанционным выносным пультом управления движения подъемника и пультом управления в рабочей корзине. Все пульты снабжены рукоятками управления, кнопками «Останов двигателя» и «Звуковой сигнал», различными по назначению индикаторами красного и зеленого цветов и поясняющими табличками.
В соответствии с требованиями Правил ПБ10-611-03 РТН РФ, подъемник полностью оснащен приборами и устройствами безопасности, а именно:
- сертифицированным ограничителем предельного груза ОПГ-1-18;
- устройством ориентации пола люльки в горизонтальном положении, состоящим из системы цепей и тяг;
- бесконтактными датчиками, ограничивающими зону обслуживания;
- устройством блокировки колен при невыставленных опорах в виде установленных над задними колесами двух бесконтактных датчиков;
- устройством аварийного опускания люльки, в виде ручного гидравлического насоса, позволяющего привести люльку в положение «Посадка» и полностью сложить подъемник в транспортное положение;
- устройством блокировки опор при рабочем положении стрелы, в виде бесконтактного датчика на стойке;
- указателем угла наклона;
- проблесковым маячком желтого цвета.
Покупные изделия и применяемые материалы, установленные на подъемник, имеют сертификаты соответствия и разрешены к применению.
Подъемник обеспечен:
- Разрешением Ростехнадзора на выпуск и применение (изготовление);
- Сертификатом соответствия;
- «Одобрением типа транспортного средства».
Вы, как потенциальный покупатель, можете быть уверены, что приобретаете надежную, сертифицированную технику, которая прослужит Вам долго и надежно, а в лице завода, Вы найдете надежного поставщика и производителя.
