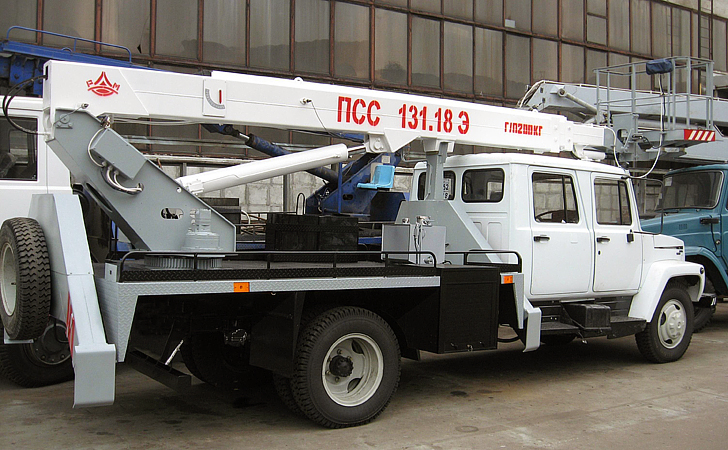

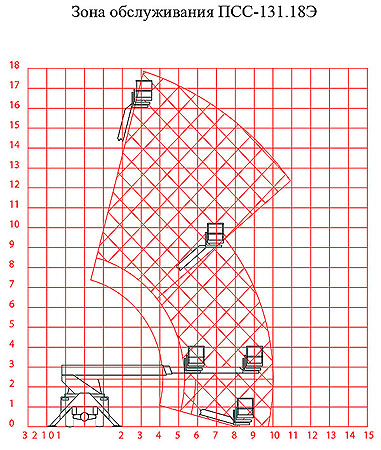

Подъемник стреловой самоходный ПСС-131.18Э предназначен для доставки людей и оборудования на высоту до 18 м и выполнения строительно-монтажных и электротехнических работ в соответствии с зоной обслуживания. Подъемник может использоваться при монтаже и ремонте жилых, промышленных и общественных зданий, теплоизоляции наружных трубопроводов и других работах, требующих доставки людей и оборудования на высоту.
Подъемник выпускается с изолированной люлькой, что позволяет производить работы на линиях электропередачи и связи напряжением до 1000В без отключения электроэнергии при отсутствии атмосферных осадков, тумана и измороси.
Подъемник может выполнять работы при температуре от -40°С до +40°С и при скорости ветра на высоте до 10 м не более 10 м/с.
Климатическое исполнение - У, категория размещения 1 по ГОСТ 15150-69; 1-3 ветровой район России в соответствии с ГОСТ 1451-77.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Конструкция рабочего оборудования | телескопическая, трёхсекционная стрела коробчатого типа с изолированной люлькой до 1000В |
Грузоподъемность, кг | 200 |
Рабочая высота подъема, м | 18 |
Вылет, м | 10 |
Время подъема люльки на наибольшую высоту, с | 150 |
Максимальная транспортная скорость передвижения, км/ч | 50 |
Максимальная частота вращения поворотной части, об./мин | 0.5 |
Угол поворота, град | не ограничен |
Место управления | дистанционное и в люльке |
Способ управления | электрогидравлический релейный или электрогидравлический пропорциональный (система «Данфосс») |
Опорный контур, м продольный поперечный |
4.10 3.81 |
Полная масса, кг | 7535 |
Габариты в транспортном положении, м длина ширина высота |
8.20 2.50 3.75 |
Марка шасси | а/м 278469 (4х2) / а/м 278479 (4х4) |
Тип двигателя | дизельный |
Мощность двигателя, л.с. (кВт) | 125.4 (92.2,5) / 119 (87.5) |
Нормативный срок службы подъемника, лет | 10 |
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Подъемник стреловой самоходный ПСС-131.18Э (АГП-18.04) является одним из востребованных в своем классе подъемников. Подъемник полностью сертифицирован, имеет «Одобрение типа транспортного средства», применение шасси согласовано с ОАО "ГАЗ", соответствует всем требованиям Правил ПБ10-611-03 Ростехнадзора РФ.

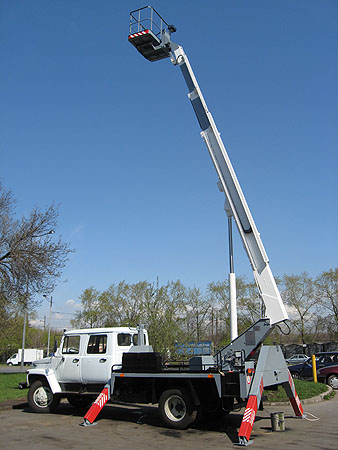

Подъемник состоит из опорной рамы с облицовкой, поворотной рамы на опорно-поворотном устройстве, телескопической стрелы с рабочей корзиной (люлькой), а также взаимосвязанных гидро и электросистем. Все металлоконструкции подъемника выполнены из высококачественных низколегированных сталей, рассчитаны и изготовлены таким образом, чтобы прослужить весь нормативный срок службы без ремонта металлоконструкции. Для данного подъемника нормативный срок составляет 10 лет.
Одним из основных элементов, влияющих на надежность и безопасность работы подъемника, является гидросистема. На данной модели подъемника может устанавливаться, в зависимости от требований заказчика, следующая комплектация гидросистемы:
- Релейная, которая состоит из: аксиально-поршневого гидронасоса, фильтра низкого давления, заливного фильтра, жидкостного манометра, указателя уровня рабочей жидкости с термометром, релейных гидрораспределителей управления опорами и движениями стрелы (Италия), гидрошарнира.
- Пропорциональная, обеспечивающая плавную работу и состоящая из: аксиально-поршневого гидронасоса, фильтров высокого и низкого давления с индикатором загрязнения, заливного фильтра, жидкостного манометра, указателя уровня рабочей жидкости с термометром, гидрораспределителя управления опорами (Италия), гидрошарнира, гидрораспределителя пропорционального типа PVG-32 «Danfoss» (Дания), позволяющего повысить плавность и точность перемещения люльки.
Все контуры работы гидросистемы защищены от превышения давления предохранительными клапанами. В качестве силовых гидроцилиндров установлены изделия собственного производства, использование уплотнений из современных синтетических материалов, повышает безопасность и долговечность работы гидросистемы. Соединения гидросистемы выполнены с применением гидравлических труб и рукавов высокого давления, испытанных и проверенных на заводе с превышением давления на 50%.
При создании электросистемы подъемника, были учтены все замечания наших потребителей, а именно, установлены бесконтактные датчики; для неограниченного поворота поворотной рамы применен токосъемник, в качестве рукояток управления используются рукоятки типа PVRE «Danfoss», которые работают совместно с гидросистемой и позволяют регулировать скорость движения отдельных элементов подъем- ника. В качестве кабельной продукции используется полихлорвиниловый кабель, который не боится воздействия световых лучей, масла, воды и грязи. Подъемник снабжен тремя пультами управления: пультом управления гидроопорами, пультом управления движения на поворотной раме, пультом управления в рабочей корзине. Все пульты снабжены рукоятками управления, кнопками «Останов двигателя» и «Звуковой сигнал», различными по назначению индикаторами красного и зеленого цветов и поясняющими табличками.
В соответствии с требованиями Правил ПБ10-611-03 РТН РФ, подъемник полностью оснащен приборами и устройствами безопасности, а именно:
- сертифицированным ограничителем предельного груза ОПГ-1-18;
- устройством ориентации пола люльки в горизонтальном положении, состоящим из двух гидроцилиндров;
- бесконтактными датчиками, ограничивающими зону обслуживания;
- устройством блокировки колен при невыставленных опорах в виде установленного над задними колесами бесконтактного датчика;
- устройством аварийного опускания люльки, в виде ручного гидравлического насоса, позволяющего привести люльку в положение «Посадка» и полностью сложить подъемник в транспортное положение;
- устройством блокировки опор при рабочем положении стрелы в виде бесконтактного датчика на стойке;
- указателем угла наклона;
- проблесковым маячком желтого цвета.
Покупные изделия и применяемые материалы, установленные на подъемник, имеют сертификаты соответствия и разрешены к применению. Завод берет на себя повышенные обязательства по гарантийному и нормативному сроку службы.
Подъемник обеспечен:
- Разрешением Ростехнадзора на выпуск и применение (изготовление);
- Сертификатом соответствия;
- «Одобрением типа транспортного средства».
Вы, как потенциальный покупатель, можете быть уверены, что приобретаете надежную, сертифицированную технику, которая прослужит Вам долго и надежно, а в лице завода, Вы найдете надежного поставщика и производителя.
