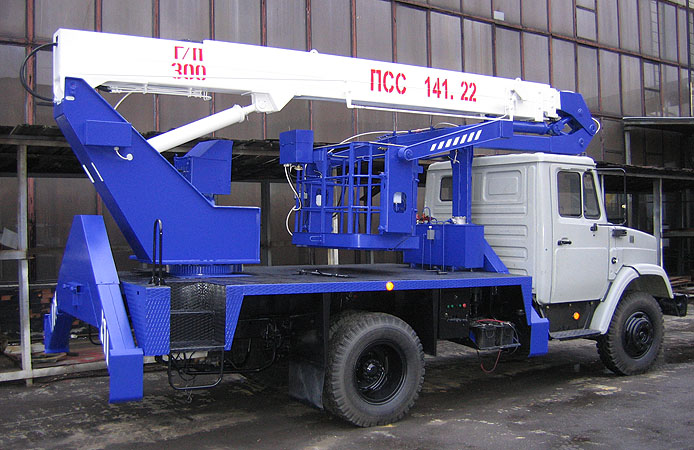

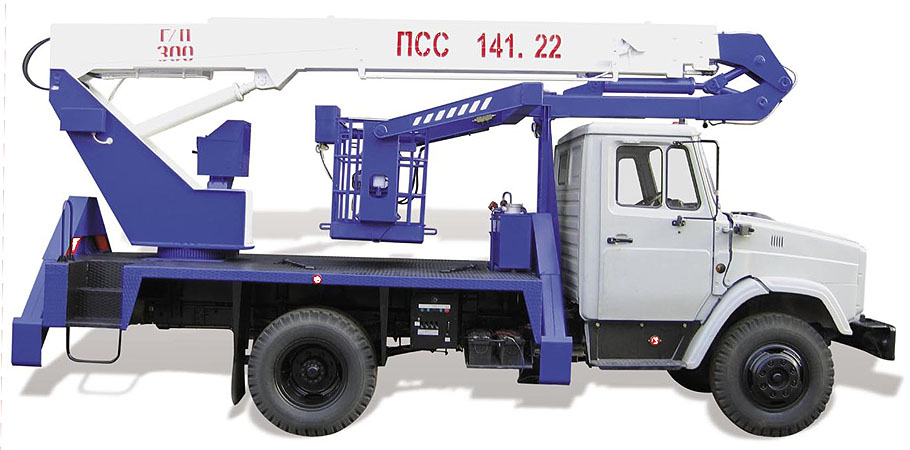

ПСС-141.22 на шасси ЗИЛ-433362, ЗИЛ-432932

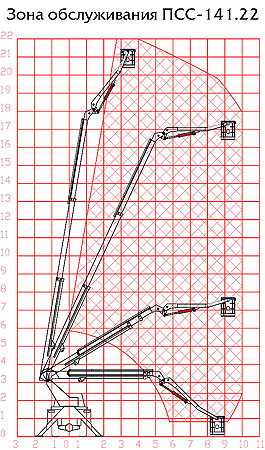

Подъемник стреловой самоходный ПСС-141.22 предназначен для подъема людей и оборудования на высоту до 22 м и выполнения строительно-монтажных и электротехнических работ в соответствии с зоной обслуживания.

Подъемник может использоваться при монтаже и ремонте жилых, промышленных и общественных зданий, линий электропередачи и связи, теплоизоляции наружных трубопроводов и при других работах.

Подъемник может выполнять работы при температуре от –40 °С до +40 °С и при скорости ветра на высоте до 10 м не более 10 м/с.
У, категория размещения 1 по ГОСТ 151- 50-69; 1–3 ветровой район России в соответствии с ГОСТ 1451-77.





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра Значение
Конструкция рабочего оборудования телескопическая стрела с одним коленом и люлькой
Грузоподъемность, кг 250
Рабочая высота подъема, м 22
Вылет, м 10
Время подъема люльки на наибольшую высоту, с 130
Максимальная транспортная скорость передвижения, км/ч 50
Максимальная частота вращения поворотной части, об./мин 0,5
Угол поворота, град не ограничен
Место управления на поворотной платформе и в люльке
Способ управления электрогидравлический (пропорциональная система «Данфосс»)
Полная масса, кг 8520 / 8650
Габаритны в транспортном положении, м
длина
ширина
высота

7,75
2,50
3,75
Марка шасси ЗИЛ-433362 (4х2) / ЗИЛ-432932 (4х2)
Тип двигателя карбюраторный / дизельный
Мощность двигателя, л.с. (кВт) 134 (98,7) / 130 (95,7)
Нормативный срок службы подъемника, лет 10

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Подъемник стреловой самоходный ПСС-141.22 является одним из лучших в своем классе подъемников. Подъемник полностью сертифицирован, шасси согласовано с АМО ЗИЛ, имеет «Одобрение типа транспортного средства», соответствует всем требованиям Правил ПБ10-611-03 Ростехнадзора РФ.

Подъемник состоит из опорной рамы с облицовкой, поворотной рамы на опорно-поворотном устройстве, телескопической стрелы с одним коленом и рабочей корзиной (люлькой), а также взаимосвязанных гидро и электросистем. Все металлоконструкции подъемника выполнены из высококачественных низколегированных сталей, рассчитаны и изготовлены таким образом, чтобы прослужить весь нормативный срок службы без ремонта металлоконструкции. Для данного подъемника нормативный срок составляет 10 лет.

Одним из основных элементов, влияющих на надежность и безопасность работы подъемника, является гидросистема. На данной модели подъемника установлена улучшенная гидросистема, которая создана таким образом, чтобы при соблюдении правил эксплуатации, прослужить весь срок службы без замены. Она состоит из: аксиально-поршневого гидронасоса, фильтров высокого и низкого давления с индикатором загрязнения, заливного фильтра, жидкостного манометра, указателя уровня рабочей жидкости с термометром, гидрораспределителя управления опорами (Италия), гидрошарнирами, гидрораспределителями пропорционального типа PVG-32 «Danfoss» (Дания). Все контуры работы гидросистемы защищены от превышения давления предохранительными клапанами. В качестве силовых гидроцилиндров установлены изделия собственного производства, использование уплотнений из современных синтетических материалов, повышает безопасность и долговечность работы гидросистемы. Соединения гидросистемы выполнены с применением гидравлических труб и рукавов высокого давления, испытанных и проверенных на заводе с превышением давления на 50 %.

При создании электросистемы подъемника, были учтены все замечания наших потребителей, а именно, установлены бесконтактные датчики; для неограниченного поворота поворотной рамы применен токосъемник, в качестве рукояток управления используются рукоятки типа PVRE «Danfoss », которые работают совместно с гидросистемой и позволяют регулировать скорость движения отдельных элементов подъемника. В качестве кабельной продукции используется полихлорвиниловый кабель, который не боится воздействия световых лучей, масла, воды и грязи. Подъемник снабжен тремя пультами управления: пультом управления гидроопорами, дистанционным выносным пультом управления движения подъемника и пультом управления в рабочей корзине. Все пульты снабжены рукоятками управления, кнопками «Останов двигателя» и «Звуковой сигнал», различными по назначению индикаторами красного и зеленого цветов и поясняющими табличками.

В соответствии с требованиями Правил ПБ10-611-03 РТН РФ, подъемник полностью оснащен приборами и устройствами безопасности, а именно:

  • сертифицированным ограничителем предельного груза ОПГ-1-18;
  • устройством ориентации пола люльки в горизонтальном положении, состоящим из системы цепей и тяг;
  • бесконтактными датчиками, ограничивающими зону обслуживания;
  • устройством блокировки колен при невыставленных опорах в виде установленного над задними колесами бесконтактного датчика;
  • устройством аварийного опускания люльки, в виде ручного гидравлического насоса, позволяющего привести люльку в положение «Посадка» и полностью сложить подъемник в транспортное положение;
  • устройством блокировки опор при рабочем положении стрелы, в виде бесконтактного датчика на стойке;
  • указателем угла наклона;
  • проблесковым маячком желтого цвета.

Покупные изделия и применяемые материалы, установленные на подъемник, имеют сертификаты соответствия и  разрешены к применению.

Подъемник обеспечен:

  • Разрешением Ростехнадзора на выпуск и применение (изготовление);
  • Сертификатом соответствия;
  • «Одобрением типа транспортного средства».

Вы, как потенциальный покупатель, можете быть уверены, что приобретаете надежную, сертифицированную технику, которая прослужит Вам долго и надежно, а в лице завода, Вы найдете надежного поставщика и производителя.
