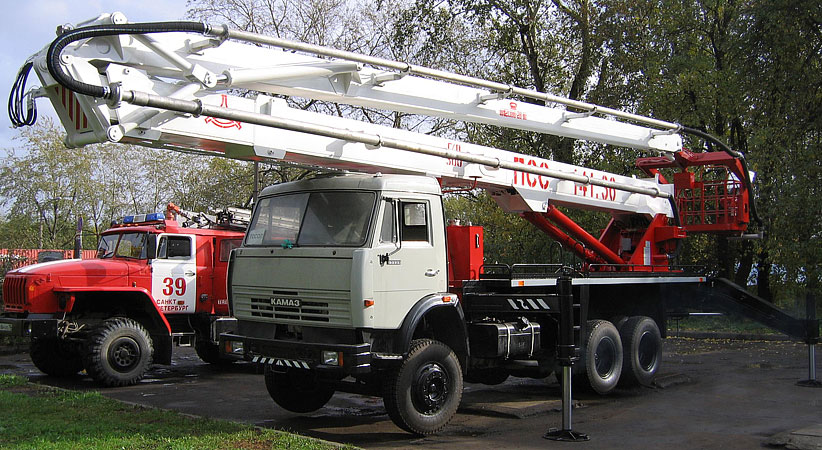

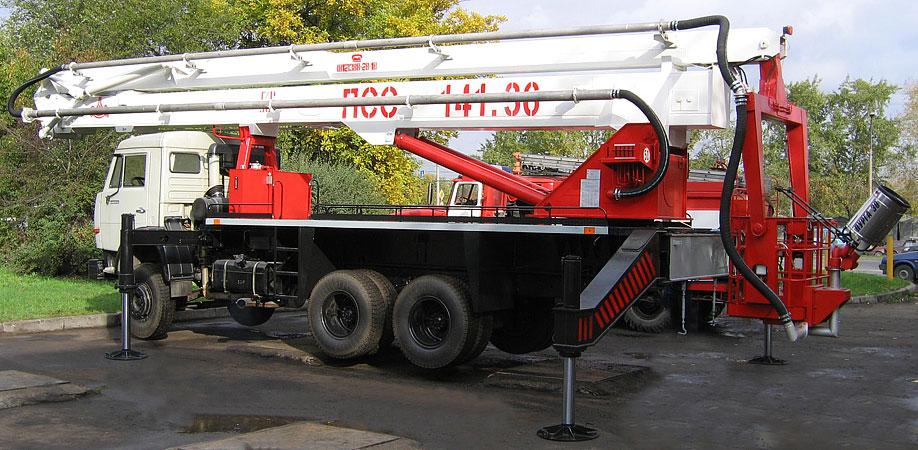

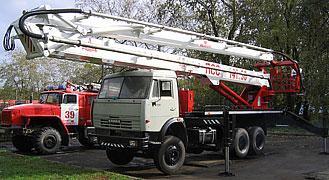

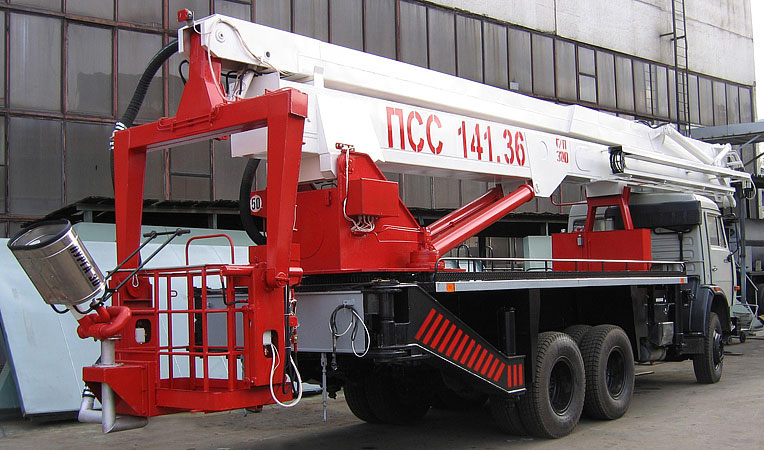

ПСС-141.36 (пожарное исп.) на шасси КамАЗ-65115

Подъемник стреловой самоходный ПСС-141.36, оборудованный системой тушения пожаров, предназначен для тушения крупномасштабных пожаров горючих жидкостей и твердых горючих материалов..

Подъемник может выполнять работы при температуре от -40°С до +40°С и при скорости ветра на высоте до 10 м не более 10 м/с.

Климатическое исполнение - У, категория размещения 1 по ГОСТ 15150-69; 1-3 ветровой район России в соответствии с ГОСТ 1451-77.





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра Значение
Конструкция рабочего оборудования 3-х коленная стрела с одним телескопическим коленом,
дооборудованная гибкими рукавами, телескопическими трубопроводами, гидрошарниром и установкой комбинированного тушения пожаров "Пурга"
Грузоподъемность, кг 300
Высота подъема пеногенератора, м 36
Вылет, м 16.5
Давление на входе, МПа
номинальное
максимальное

1,5
2,0
Номинальный расход, л/сек. 25,0
Время подъема пеногенератора на наибольшую высоту, сек. 450
Максимальная транспортная скорость передвижения, км/ч 50
Максимальная частота вращения поворотной части, об./мин 0.5
Угол поворота, град не ограничен
Место управления дистанционное и в люльке
Способ управления электрогидравлический пропорциональный (система «Данфосс»)
Опорный контур, м
продольный
поперечный

4.56 / 5.80
6.67 / 6.48
Полная масса, кг 20220 / 21100
Габариты в транспортном положении, м
длина
ширина
высота

13.60
2.50
3.99
Марка шасси КАМАЗ-65115-А4 / КАМАЗ-65111-46
Колесная формула 6 х 4 / 6 х 6
Двигатель (тип, марка) дизельный
 Cummins ISB67e4 300 / КАМАЗ 740.622-300
Количество и расположение цилиндров 6, рядное / 8, V-образное
Мощность двигателя, л.с. (кВт) 298 (219) / 300 (221)
Гарантийный срок, мес. 12

УСТРОЙСТВО И РАБОТА

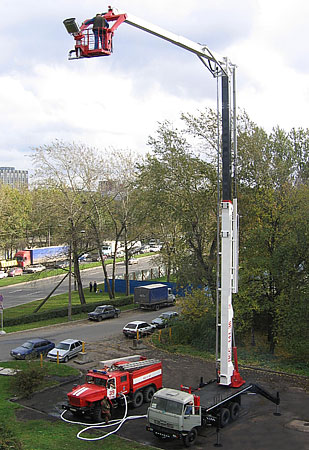

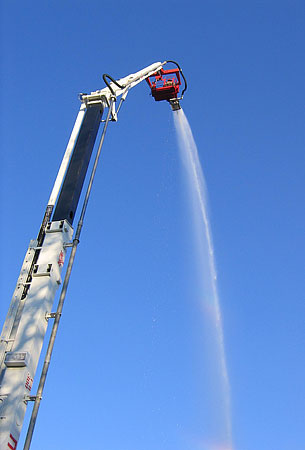

Система тушения пожаров, установленная на подъемник стреловой самоходный ПСС-141.36, позволяет осуществлять подачу раствора пенообразователя или воды к установке комбинированного тушения пожаров "ПУРГА 10.20.30", создающей комбинированные струи воздушно-механической пены низкой и средней кратности, и направление их в очаг пожара. Установка комбинированного тушения пожаров "ПУРГА" смонтирована в люльке. В процессе работы происходит перемещение люльки, в которой находится оператор, управляющий подъемником, и оператор УКТП "ПУРГА", на высоту до 38 метров в соответствии с зоной обслуживания.

Подаваемая вода или раствор пенообразователя от двух насосов пожарных машин через соединения гибкими рукавами, гидрошарнир, переходник, установленный в поворотной раме, поступает в гибкий рукав, обеспечивающий передачу рабочей жидкости при движении подъема или опускания стрелы. Затем вода или раствор пенообразователя поступает в телескопический трубопровод, передающий рабочую жидкость при выдвижении телескопической секции стрелы. Далее, через гибкий рукав в трубопровод установленный на среднем колене, который соединяется гибким рукавом с переходником, установленном на верхнем колене. Установка комбинированного тушения пожаров "ПУРГА" соединена с переходником верхнего колена гибким рукавом, обеспечивающим передачу жидкости при взаимном движении верхнего колена и люльки.

ОПИСАНИЕ И РАБОТА ОСНОВНЫХ СОСТАВНЫХ ЧАСТЕЙ

Гидрошарнир предназначен для передачи воды или раствора пенообразователя между поворотной и неподвижной частями подъемника. Он состоит из подвижной части, закрепленной через установочный фланец, и неподвижной, закрепленной к опорной раме. Передача воды или раствора пенообразователя осуществляется по трубопроводу из нержавеющей стали, на концах которого переходники для соединения с гибкими рукавами.

Телескопический трубопровод предназначен для передачи воды или раствора пенообразователя в процессе выдвижения телескопической секции стрелы и представляет собой сварную конструкцию, выполненную из алюминиевого сплава. Состоит из цилиндра и выдвижного штока. Цилиндр представляет собой трубу, с одной стороны которой завинчивается сквозная крышка с установленными в ней уплотнениями, а с другой стороны приварен переходник для соединения с гибким рукавом. Шток состоит из трубы с приваренным с одной стороны поршнем, а с другой стороны переходником. Установка цилиндра на мачте осуществляется через два приварных фланца и  темя кронштейнами с хомутами. Шток крепится единственным фланцем к кронштейну телескопической секции мачты.

ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

Перед  эксплуатацией снять заглушки и подключить пожарные рукава к напорному патрубку. Для обеспечения нормальной работы к системе необходимо подключение и совместная работа двух насосов пожарных машин. Осуществить настройку пожарных насосов автомобилей и установки комбинированного тушения пожаров "ПУРГА", подать воду или раствор пенообразователя в пожарные рукава.
После окончания работ, удалить остатки воды из системы через сливные пробки на гидрошарнире и трубопроводе под люлькой. Если установка работала с пенообразователем, ее необходимо тщательно промыть водой. Работу на чистой воде необходимо провести в течении 1-2 минут.
