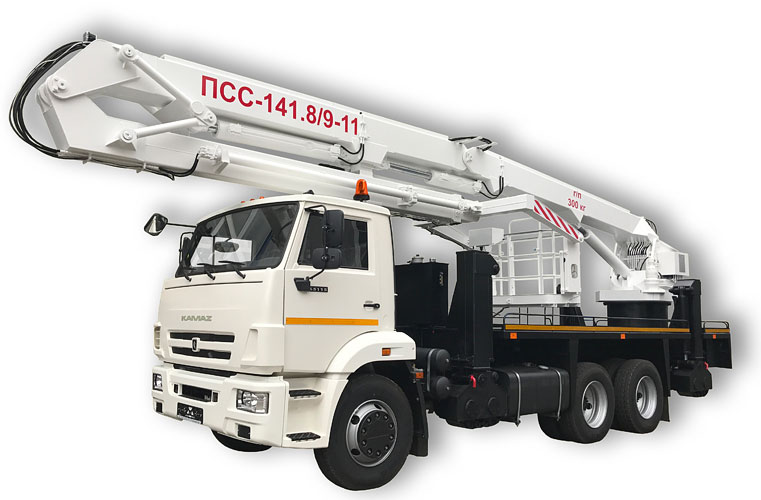

ПСС-141.8/9-11

Подъемник стреловой самоходный ПСС-141.8/9-11 предназначен для обслуживания и ремонта мостовых сооружений, набережных и подпорных стенок (на горных автодорогах) в соответствии с зоной обслуживания.

Подъемник может использоваться для ведения специальных работ в период строительства (монтаж кронштейнов, демонтаж временных конструкций, инъектирование цементным раствором каналов с преднапряжёнными пучками); для установки датчиков во время испытания мостов; для зачистки поверхностей, ремонта и покраски мостов в период эксплуатации; при монтаже и ремонте линий электропередачи и связи, теплоизоляции, покраске и осмотре наружных трубопроводов и при других работах, требующих доставки людей и оборудования ниже уровня стоянки машины.

Подъемник эксплуатируется при температуре от -40°С до +40°С и при скорости ветра на высоте до 10 м не более 10 м/с.
Климатическое исполнение - У, категория размещения 1 по ГОСТ 15150-69; 1-3 ветровой район России в соответствии с ГОСТ 1451-77.

 Рекламный проспект (PDF)



1418 9 11 180



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра Значение
Конструкция рабочего оборудования 3-х коленная стрела с одним телескопическим коленом и люлькой
Грузоподъемность, кг 300
Рабочая высота подъема, м 8
Вылет, м 10

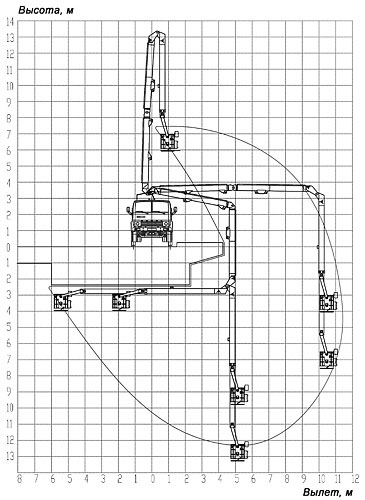

Глубина опускания, м 13
Вылет под мостом, м 11
Время опускания люльки на наибольший вылет под мостом, с 200
Максимальная транспортная скорость передвижения, км/ч 50
Максимальная скорость передвижения на опорах, м/мин 2.4
Максимальная частота вращения поворотной части, об./мин 0.5
Угол поворота, град не ограничен
Место управления дистанционное и в люльке
Способ управления электрогидравлический пропорциональный (система «Данфосс»)
Опорный контур, м
продольный
поперечный

5.20
2.37
Полная масса, кг 23274

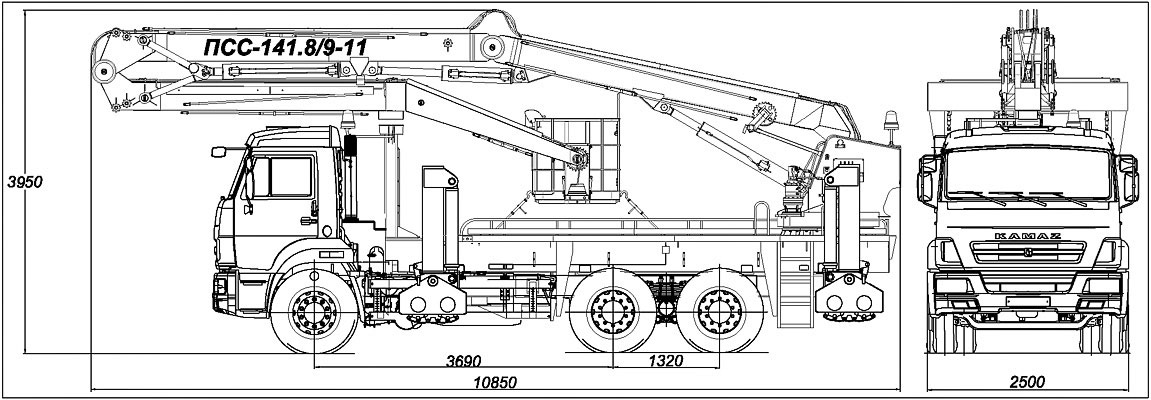

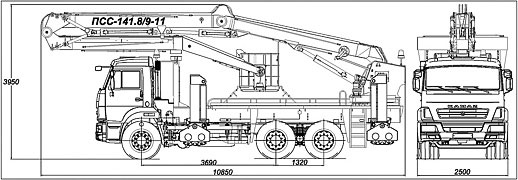

Габариты в транспортном положении, м
длина
ширина
высота

10.87
2.50
3.92
Марка шасси КАМАЗ-65115 (6х4)
Тип двигателя дизельный
Мощность двигателя, л.с. (кВт) 280 (206)
Нормативный срок службы подъемника, лет 10

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Подъемник стреловой самоходный ПСС-141.8/9-11 является одним из уникальных в своем классе подъемников. Подъемник полностью сертифицирован, шасси согласовано с ОАО «КамАЗ», имеет «Одобрение типа транспортного средства», соответствует всем требованиям Правил ПБ10-611-03 Ростехнадзора РФ.

Подъемник состоит из опорной рамы с облицовкой, поворотной рамы на опорно-поворотном устройстве, трехколенной стрелы (третье колено телескопическое) с рабочей корзиной (люлькой), а также взаимосвязанных гидро и электросистем. В рабочем положении подъемник передвигается на гусеничных тележках, установленных на выносных опорах. Все металлоконструкции подъемника выполнены из высококачественных низколегированных сталей, рассчитаны и изготовлены таким образом, чтобы прослужить весь нормативный срок службы без ремонта металлоконструкции. Для данного подъемника нормативный срок составляет 10 лет.

Одним из основных элементов, влияющих на надежность и безопасность работы подъемника, является гидросистема. На данной модели подъемника установлена улучшенная гидросистема, которая создана таким образом, чтобы при соблюдении правил эксплуатации, прослужить весь срок службы без замены. Она состоит из: аксиально-поршневого гидронасоса, фильтров высокого и низкого давления с индикатором загрязнения, заливного фильтра, жидкостного манометра, указателя уровня рабочей жидкости с термометром, гидрораспределителя управления опорами (Италия), гидрошарнира, гидрораспределителя пропорционального типа PVG-32 «Danfoss» (Дания). Все контуры работы гидросистемы защищены от превышения давления предохранительными клапанами. В качестве силовых гидроцилиндров установлены изделия собственного производства, использование уплотнений из современных синтетических материалов, повышает безопасность и долговечность работы гидросистемы. Соединения гидросистемы выполнены с применением гидравлических труб и рукавов высокого давления, испытанных и проверенных на заводе с превышением давления на 50%.

При создании электросистемы подъемника, были учтены все замечания наших потребителей, а именно, установлены бесконтактные датчики; для неограниченного поворота поворотной рамы применен токосъемник, в качестве рукояток управления используются рукоятки типа PVRE “Danfoss”, которые работают совместно с гидросистемой и позволяют регулировать скорость движения отдельных элементов подъемника. В качестве кабельной продукции используется полихлорвиниловый кабель, который не боится воздействия световых лучей, масла, воды и грязи. Подъемник снабжен тремя пультами управления: пультом управления гидроопорами, дистанционным выносным пультом управления движения подъемника и пультом управления в рабочей корзине. Все пульты снабжены рукоятками управления, кнопками «Останов двигателя» и «Звуковой сигнал», различными по назначению индикаторами красного и зеленого цветов и поясняющими табличками.

В соответствии с требованиями Правил ПБ10-611-03 РТН РФ, подъемник полностью оснащен приборами и устройствами безопасности, а именно:

  • сертифицированным ограничителем предельного груза ОПГ-1-18;
  • переносным анемометром;
  • устройством ориентации пола люльки в горизонтальном положении, состоящим из реечного гидроцилиндра, датчика горизонтирования и секции распределителя;
  • бесконтактными датчиками, ограничивающими зону обслуживания;
  • устройством блокировки колен при невыставленных опорах в виде установленных над задними колесами бесконтактных датчиков;
  • устройством аварийного опускания и подъема люльки из-под моста в виде электрической мини-станции, позволяющей привести люльку в положение «Посадка» и полностью сложить подъемник в транспортное положение;
  • устройством блокировки опор при рабочем положении стрелы в виде бесконтактного датчика на стойке;
  • указателем угла наклона;
  • переговорной радиостанцией;
  • проблесковым маячком желтого цвета.

Все установленные на подъемник покупные изделия, применяемые материалы, имеют сертификаты соответствия, разрешены к применению. Завод берет на себя повышенные обязательства по гарантийному и нормативному сроку службы.

Все подъемники обеспечены:

  • Разрешениями Ростехнадзора на выпуск и применение (изготовление);
  • Сертификатами соответствия;
  • «Одобрениями типа транспортного средства».

Вы, как потенциальный покупатель, можете быть уверены, что приобретаете надежную, сертифицированную технику, которая прослужит Вам долго и надежно, а в лице завода, Вы найдете надежного поставщика и производителя.
